yasuCAD

проектирования сети дождевой воды программное обеспечение
Для рисования / моделирования / планирования / дизайна / анализа

Программное обеспечение AnkiSOFT Software для проектирования гидравлических сетей дождевой воды, yasuCAD; разработан для сети дождевых вод инфраструктурных проектов. Это для рисования / моделирования / планирования / проектирования / анализа сети дождевой воды. Программное обеспечение работает под AutoCAD или ZWCAD.

AnkiSOFT Software — yasuCAD — Программное обеспечение для проектирования сети дождевой воды — Меню программного обеспечения

ПОДГОТОВКА СЕТИ

Стиль рисунка можно расположить с помощью STYLE MANAGER, так что в разных проектах можно использовать разные стили рисунка.

Команда OPEN LAYER может открыть все необходимые слои, которые необходимы программе.

Вы можете определить / нарисовать / отредактировать / удалить / переместить человека отверстия (MH), можете изменить некоторые / все свойства MHs. Программное обеспечение напишет; MHno и высота для каждого MH на чертеже.

Вы можете найти любой MH, выполнив поиск по MHno, можете изменить местоположение MHno, можете изменить нумерацию некоторых / всех MH с указанного номера.

Вы можете определить / нарисовать / отредактировать / удалить трубы, можете изменить направление труб, можете изменить некоторые / все свойства труб. Программное обеспечение напишет; Начальная высота, диаметр, длина, уклон и конечная высота для каждой трубы на чертеже.

Вы можете определить / нарисовать / отредактировать / удалить / переместить зону охвата, вы можете изменить подключенный MH. Вы можете определить / удалить концентрированную площадь водосбора. Вы можете определить / удалить сетку.

Вы можете показать глубину, расход и степень заполнения всех труб на чертеже.

Сеть дождевой воды — План сети (1/1000)

ПРОВЕРКА ОШИБКИ

Вы можете проверить погоду, есть ли ошибка в модели сети. Вы можете найти и исправить их.

Такие как; те же MHnos, 1-я фаза — 2-я фаза — существующие соединения труб, соединения труб от / до MH, трубы, идущие от меньшей высоты к более высокой высоте.

ГИДРАВЛИЧЕСКИЙ ДИЗАЙН

Во время проектных работ; Вся информация на чертеже будет отправлена ​​на расчет, программное обеспечение для расчета выполнит гидравлические расчеты, затем вся рассчитанная информация будет отправлена ​​обратно на чертеж, чтобы показать окончательную ситуацию.

Вы можете повторить этот процесс, пока не дойдете до нужной вам ситуации.

КРИТЕРИЙ ДИЗАЙНА

Вы можете определить;

• Допустимая минимальная разница высот для труб
• Минимально допустимая глубина капли воды
• Трубы могут иметь круглое или прямоугольное сечение (короб).
• Для каждой трубы; название типа, материал (бетон, железобетон, ПВХ, ACB, сталь, HDPE, Ribloc, …), внутренний диаметр, допустимый минимальный уклон, допустимый максимальный уклон, допустимый максимальный коэффициент заполнения, формула расчета (Kutter, Manning,. ..), значения «a» или «n» (коэффициент шероховатости) для формулы.

ТАБЛИЦЫ РАСЧЕТА ДИЗАЙНА

Гидравлические расчеты выполняются ввиде  таблиц и записываются в текстовый файл.

• Начать МHno
• Последнее МHno
• Номер фазы
• Номер зоны разгрузки
• Длина трубы
• Дренажная зона
• Коэффициент стока
• Относительная площадь
• Общая относительная площадь
• Время концентрации
• Интенсивность осадков
• Qдизайн
• Уклон трубы
• Выбранный диаметр
• Скорость
• Время потока
• Глубина воды
• Коэффициент наполненности
• Вместимость при% 100 заполненности
• Высота земли в начале
• Высота земли в конце
• Внутренняя высота трубы в начале
• Внутренняя высота трубы в конце
• Внутренний нижний уровень трубы в начале
• Внутренний нижний возвышение трубы в конце
• Внутренняя глубина трубы в начале
• Внутренняя глубина трубы в конце

Следующая таблица содержит; длина трубы в зависимости от диаметра трубы и фазы трубы.

Последняя таблица содержит; объемы раскопок в зависимости от глубины выработки и фазы труб.

ГЕНЕРАЛЬНЫЙ ПЛАН (1/5000)

Программное обеспечение автоматически покажет коллекторные трубы и MHs. Кроме того, вы можете выбрать для других труб / MHs показывать на общем плане расположения.

Затем вы можете подготовить план макета в очень короткое время.

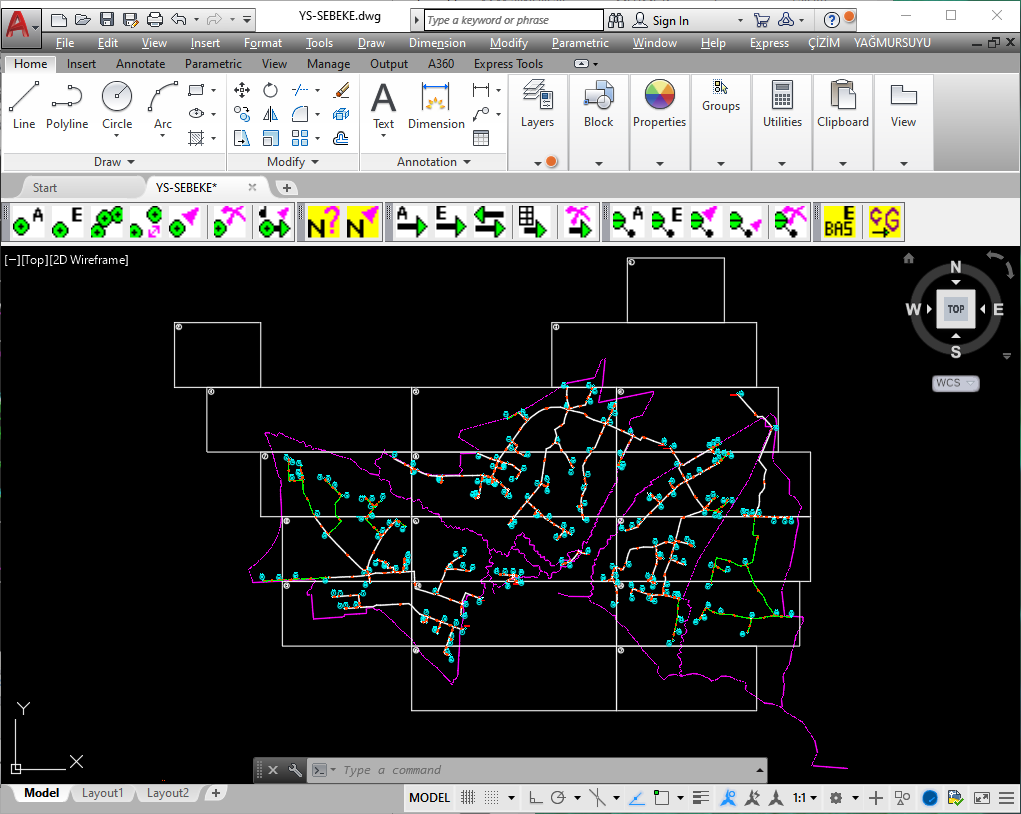

Сеть дождевой воды — Генеральный план размещения (1/5000)

ЧЕРТЕЖ ПРОФИЛЯ

Теперь все готово после проектных работ. Таким образом, вам легко подготовить профиль.

Единственное, что вам нужно сделать, это; выбрать фазу (1-й этап / 2-й этап / существующий).

После написания вертикальной и горизонтальной шкалы вы можете подготовить профиль, используя только одну команду.

Используя программное обеспечение профиля;

• Вы можете нарисовать профиль без ограничения длины за один раз.
• Высота рисования установлена ​​на 297 мм.
• Чтобы иметь возможность нарисовать профиль в пределах высоты рисования, опорные отметки будут расположены автоматически.
• Информация в профиле есть;

• Глубина трубы
• Опорная высота профиля
• MHnos для соединенных труб
• MHno
• Высота земли
• Внутренний нижний уровень трубы
• Длина трубы
• Склон (1 / а)
• Диаметр трубы / размеры коробки

• В правой части рисунка будет пустое место для легенды.
• Там будет граница для чертежа, а также еще одна граница для резки.
• TВывод в формате файла DXF..

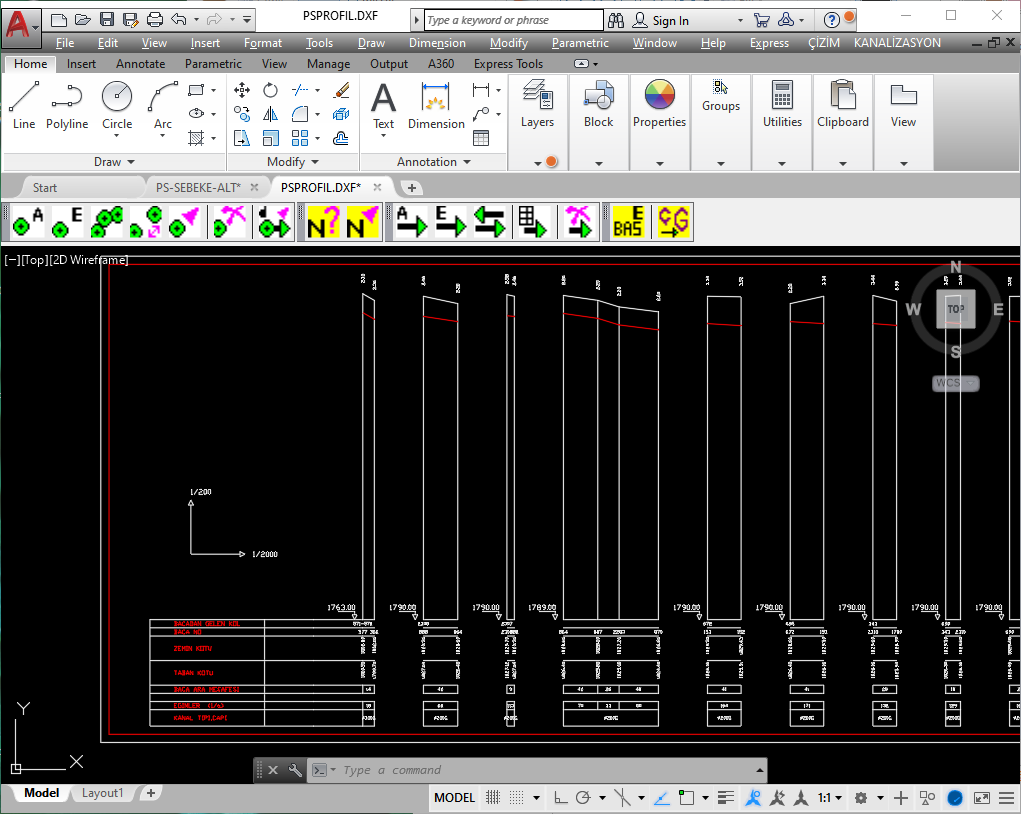

Сеть дождевой воды — Сетевой профиль

ПЕРЕДАЧА ИНФОРМАЦИИ

Вы можете легко перенести всю информацию о сети на другой чертеж / компьютер или наоборот.

ГЕНЕРАЛЬНЫЙ

• Количество МH и труб не ограничено.
• Нет ограничений на количество диаметров труб и материалов труб.
• На одном чертеже может быть несколько сетей. Количество сетей не ограничено.
• Можно определить разные зоны разгрузки.
• Можно определить 1-й этап, 2-й этап и существующую трубу.
• Во время проектных работ; можно изменить диаметр трубы, начальную / конечную высоту трубы.
• Во время проектных работ; программное обеспечение может показать логические ошибки сети пользователю, чтобы исправить их.
• Во время проектных работ; если труба превышает гидравлический / расчетный критерий, программное обеспечение информирует пользователя.
• В конце гидравлического расчета программное обеспечение предоставит объемы выемки и длины труб.
• Программное обеспечение может автоматически перенумеровать номера MH.
• Программное обеспечение может передавать информацию MH в топографическую работу и может вернуть эту измененную информацию из топографической работы (используя текстовый файл).
• Программное обеспечение может подготовить карту глубины для геологических работ.
• Все расчеты в текстовом файле, в виде таблиц. Вы можете открыть, вы можете скопировать, вы можете распечатать прямо в любое время.
• Вы можете распечатать вышеупомянутые текстовые файлы, используя принтер A4, также с помощью наших программных команд.
• Вы также можете использовать наши программные команды с командами AutoCAD или ZWCAD.

ИСТОРИЯ ОБНОВЛЕНИЙ

ЯНВАРЯ.2023

AutoCAD 2021 x64, ZWCAD 2024 x64
Windows11 x64, Windows10 x64
.NET Framework 4.8
Sentinel HL Pro Driverless, Sentinel-LDK_SDK_9.0 x64

ЯНВАРЯ.2021

AutoCAD 2021 x64, ZWCAD 2022 x64
Windows8.1 x64, Windows8.0 x64, Windows7 x64
.NET Framework 4
Sentinel HL Pro Driverless, Sentinel-LDK_SDK_7.6 x64

ЯНВАРЯ.2018

AutoCAD 2018 x64, ZWCAD 2018 x64
Windows7 x64, Windows8.0 x64, Windows8.1 x64, Windows10 x64
Sentinel HASP HL Pro Driverless, Sentinel-LDK_SDK_7.6 x64

МАЙ.2017

AutoCAD 2017 x64, ZWCAD+ 2015 x64
Windows7 x64, Windows8.0 x64, Windows8.1 x64, Windows10 x64
Sentinel HASP HL MaxMicro Driverless, Sentinel-LDK_SDK_7.1 x64

ЯНВАРЯ.2015

AutoCAD 2015 x64, ZWCAD+ 2015 x64
Windows7 x64, Windows8.0 x64, Windows8.1 x64
Sentinel HASP HL MaxMicro Driverless, Sentinel-LDK_SDK_7.1 x64

ЯНВАРЯ.2013

AutoCAD 2013 x64
Windows7 x64
Sentinel HASP HL Max, Sentinel-HASP_SDK_5.12 x64

ИЮНЬ.2012

AutoCAD 2012 x64
Windows7 x64, Windows8.0 x64, Windows8.1 x64
Sentinel HASP HL Max, Sentinel-HASP_SDK_5.12 x64

ЯНВАРЯ.2012

AutoCAD 2012 x32, ZWCAD 2012
Windows7 x32
Sentinel HASP HL Max, Sentinel-HASP_SDK_5.12 x64

ЯНВАРЯ.2010

AutoCAD 2010 x32
WindowsXP x32
Aladdin HASP HL Max, Ver1.1 x32

ЯНВАРЯ.2009

AutoCAD 2008 x32
WindowsXP x32
Aladdin HASP HL Max, Ver1.1 x32

ЯНВАРЯ.2003

AutoCAD 2004 x32
WindowsXP x32

ЯНВАРЯ.1987

MSDOS
